Применение универсальной несъемной стяжки опалубки СВТ-2 и Шурупа ГБ Ф18

НЕСЪЕМНАЯ СТЯЖКА ОПАЛУБКИ СВТ-2 – конструктивный элемент, предназначенный для фиксации опалубочных элементов в проектное положение при устройстве быстровозводимых монолитных конструкций: фундаментов (в.т.ч. ленточных фундаментов), стен, перегородок и других элементов любой сложности и толщины.

Для быстрого перехода в соответствующий раздел инструкции используйте ссылки в оглавлении.

1. Конструкция несъемной стяжки СВТ-2
2. Применение стяжки опалубки СВТ-2 в монолитном домостроении
   • Фундамент – ленточный тавровый
   • Фундамент –ленточный прямой
   • Ростверк на сваях
   • Стена – опалубка ЭППС/ЦСП
   • Стена – опалубка ЦСП/СЦП/ОСБ/Плоский Шифер и т.д.
   • Стена – облицовочная кирпичная кладка / ЦСП
   • Стена – ПСБ-С / ПГП (паз гребневая плита)
   • Армопояс
   • Перемычки над проёмами
3. Использование УДЛИНИТЕЛЯ НЕСЪЕМНОЙ СТЯЖКИ
4. Основные этапы сборки несъемной опалубки с применением НЕСЪЕМНОЙ СТЯЖКИ
5. Расчет количества стяжек на м2
6. Использование ШУРУПА ФИКСАЦИИ ППУ (Шуруп ГБ Ф18 [110-190])
   • Формирование углов ЭППС/ПСБ-С с помощью ШУРУПА СВТ
   • L – блок для построения кромки утеплённой плиты фундамента
   • Колонна
   • Тоннель тепло сберегающий в открытом грунте – ХВС /ГВС / КНС
7. Дополнительные возможности применения Шурупа ГБ Ф18 (110-190) для газобетона
   • Крепление теплоизоляции к стенам из пено- и газобетона
   • Использование шурупа Ф18 как элемента гибкой связи для многослойных стен

Конструкция несъемной стяжки СВТ-2

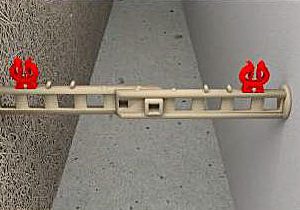

Стяжка изготовлена из негорючего морозостойкого ударопрочного пластика. С одного конца универсальной стяжки есть стержень, имеющий специальное рифление для установки крепежных замков. По торцам стяжек имеются крепежи фиксаторов арматуры, с помощью которых осуществляется крепление арматуры к стяжке и регулировка защитного слоя бетона. Соединение стяжек между собой обеспечивается надежным креплением.

Конструкция Несъемной стяжки опалубки СВТ-2 позволяет сформировать любую требуемую толщину бетонного сердечника в диапазоне от 150 до 250 мм с шагом 25 мм. Шаг регулировки толщины конструкционного теплоизолятора или опалубки – 5 мм. Фиксатор арматуры (2 шт) с изменяемой толщиной защитного слоя является конструкционным элементом стяжки и позволяет установить 3 значения толщины защитного слоя бетона (30-50-70 мм) . Стяжка СВТ-2 изготовлена из конструкционного полиамида с улучшенными характеристиками (выдерживает на разрыв до 600 кг).

Используя Удлинитель несъемной стяжки СВТ-2 можно увеличивать толщину бетонного сердечника с шагом 25 мм. Один установленный удлинитель дает общую толщину сердечника от 30 см до 40 см . Два удлинителя – от 45 см до 55 см.

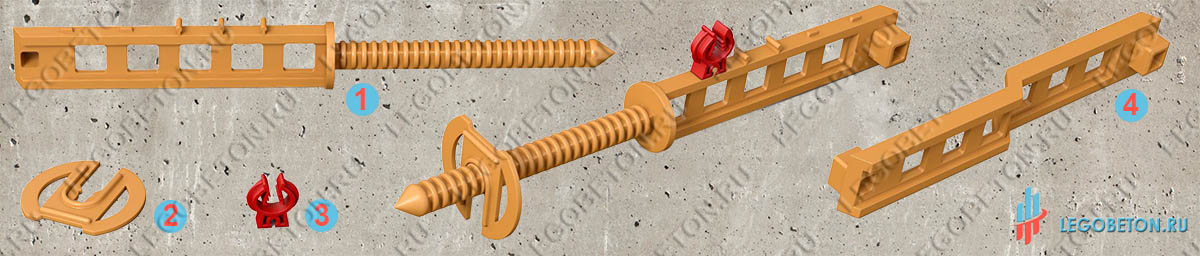

Основные элементы стяжки:

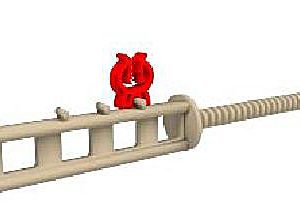

1) Стяжка – основной конструктивный элемент
2) Фиксатор – элемент фиксации листовых материалов (щитов опалубки, теплоизолятора)
3) Клипса для арматуры – фиксация арматуры в проектном положении
4) Удлинитель (*) – регулировка толщины бетонной части
* Удлинитель стяжки является дополнительно приобретаемым элементом

НЕСЪЕМНАЯ СТЯЖКА ОПАЛУБКИ СВТ-2 используется для съёмной и несъёмной опалубки из любых листовых , плитных и кладочных строительных материалов . С бетонированием при использовании любой разновидности наполнителя : щебень, керамзит , полистирол , арболит, а также пено- и газобетонов (неавтоклавных) .

В качестве щитов опалубки можно использовать любой влагостойкий листовой материал, например:

• Экструзионный пенополистирол ЭППС / XPS
• Вспененный пенополистирол ПСБ-С / EPS
• ЦСП, ГСП, СМЛ, OSB, ГВЛ
• Фанера, Фибролит, Плоский шифер
• Утеплители малой плотности в сочетании с другими листовыми строительными материалами (СМЛ, МДФ, Арболит) или сэндвич-панели.

Применение стяжки опалубки СВТ-2 в монолитном домостроении

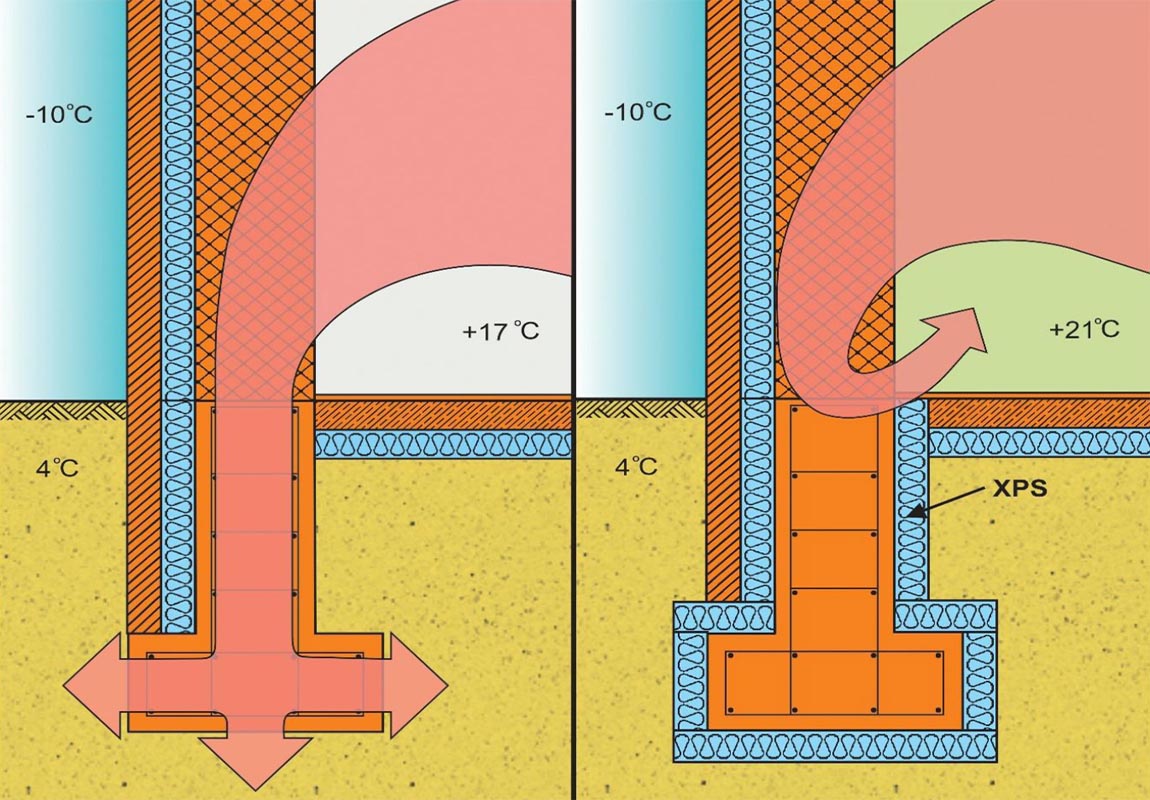

Потеря тепла через не утеплённый ленточный фундамент составляет до 17 %. При использовании монолитной плиты фундамента потери тепла будут существенно выше.



Если возводить фундамент по устаревшим методикам — без утепления, то через бетон в грунт уходит тепло, на выработку которого была затрачена энергия, а в дом, через фундамент (мостик холода), проникает холод снаружи. Для компенсации этого эффекта необходимо тратить больше энергии на отопление или утеплить фундамент по контуру.

Область применения универсальной несъемной стяжки опалубки СВТ-2:

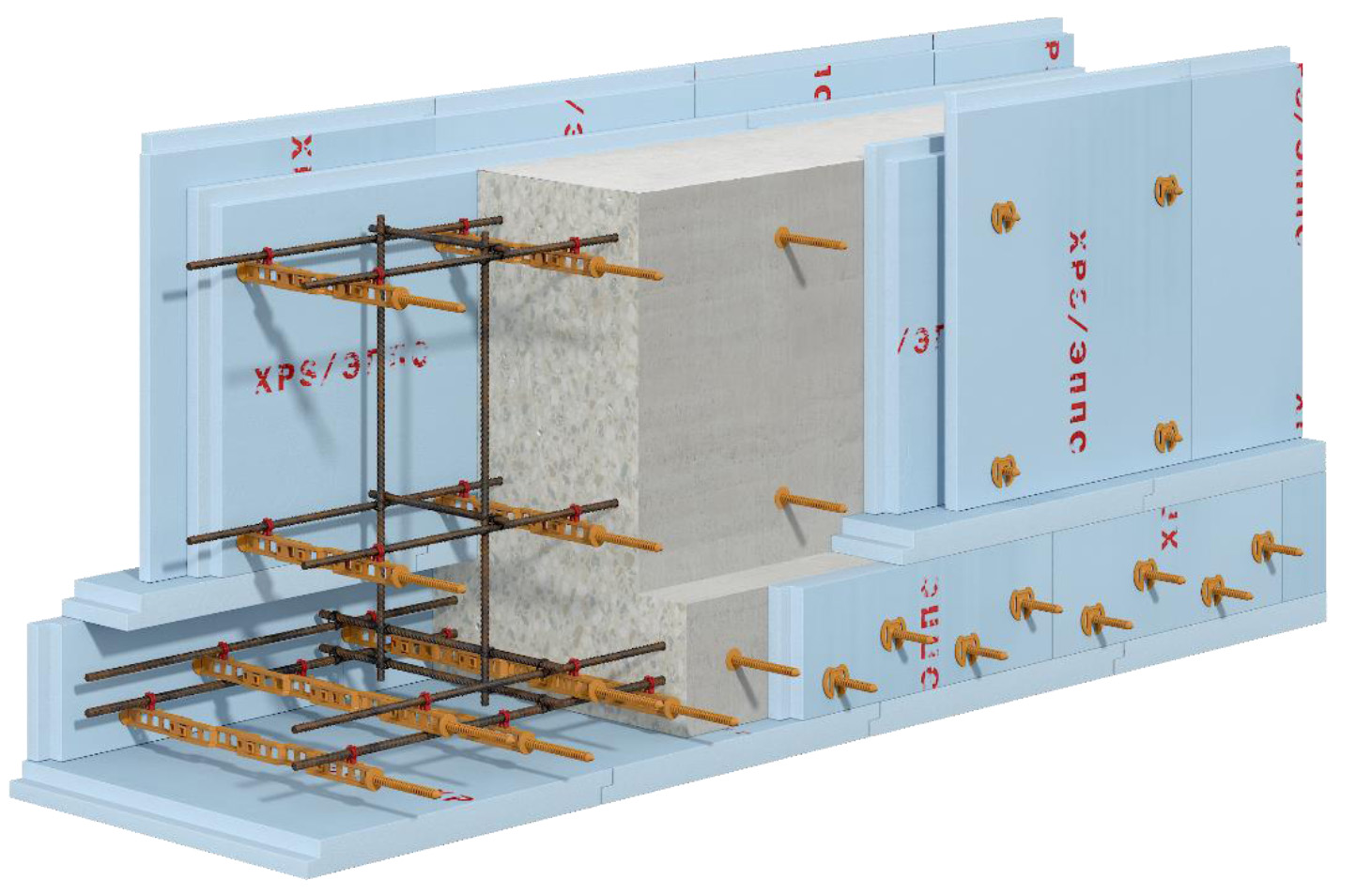

1) Фундамент – ленточный тавровый

* возможность бетонирования сложного тела за один этап.

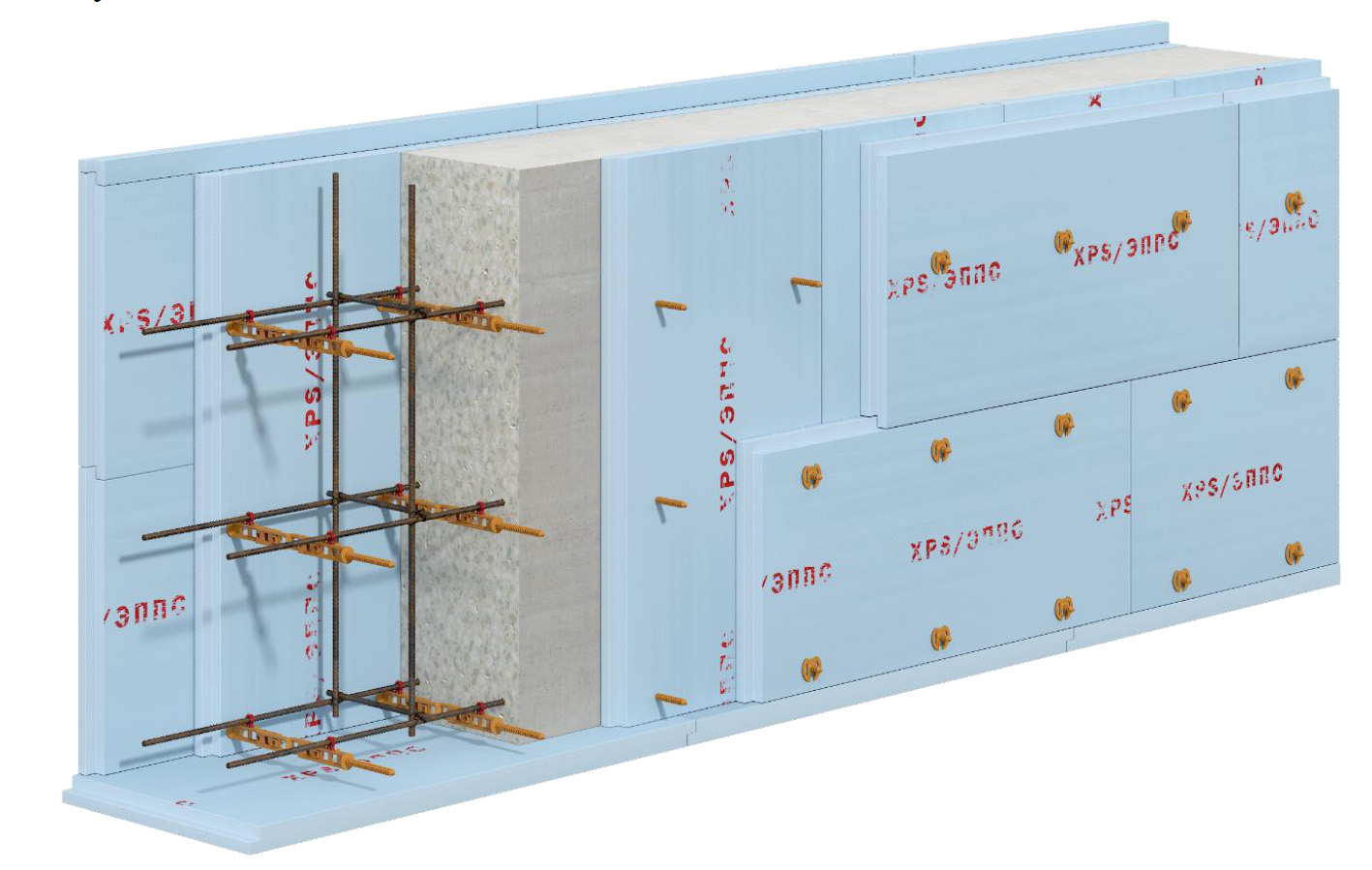

2) Фундамент –ленточный

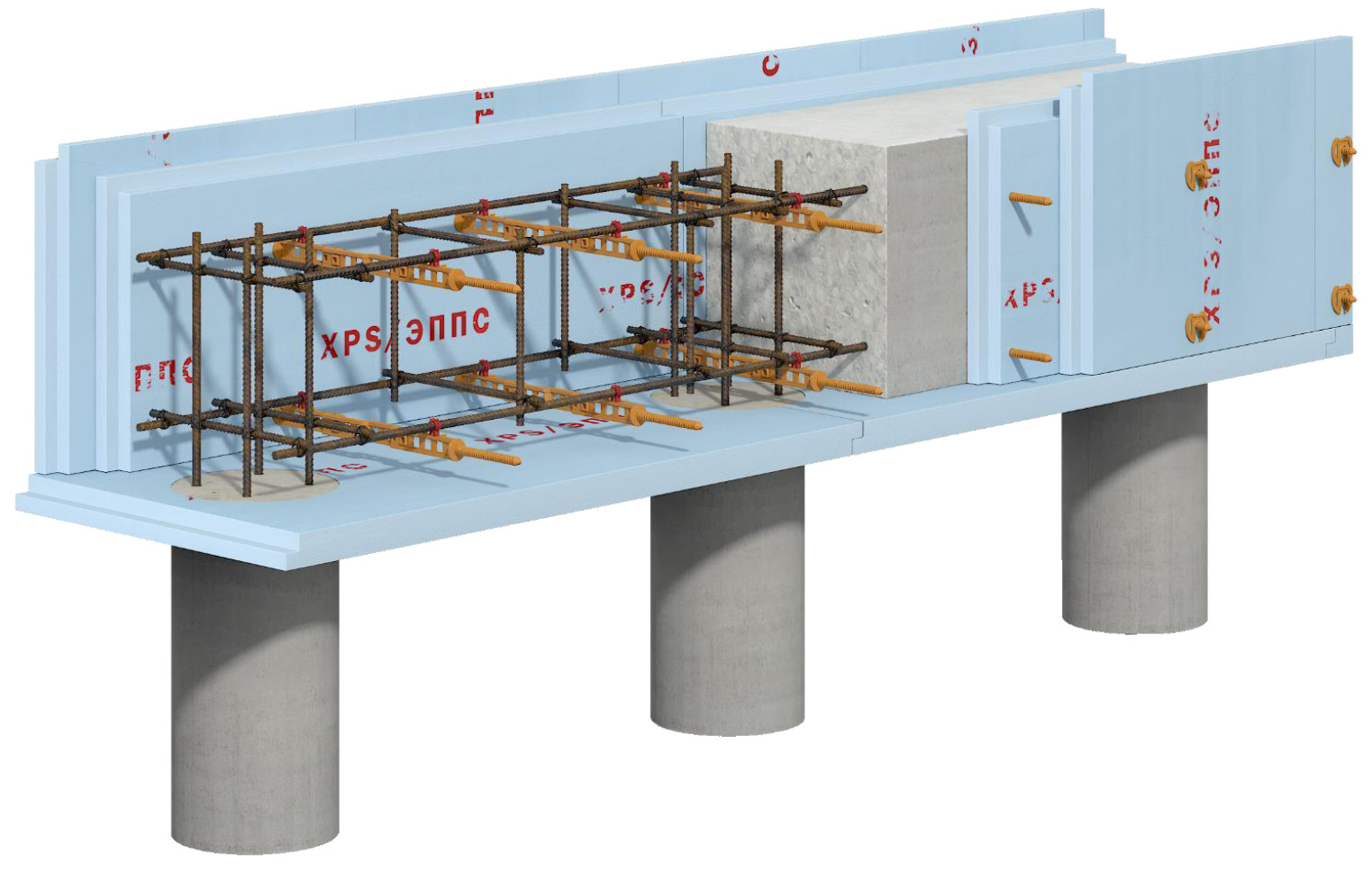

3) Ростверк на сваях

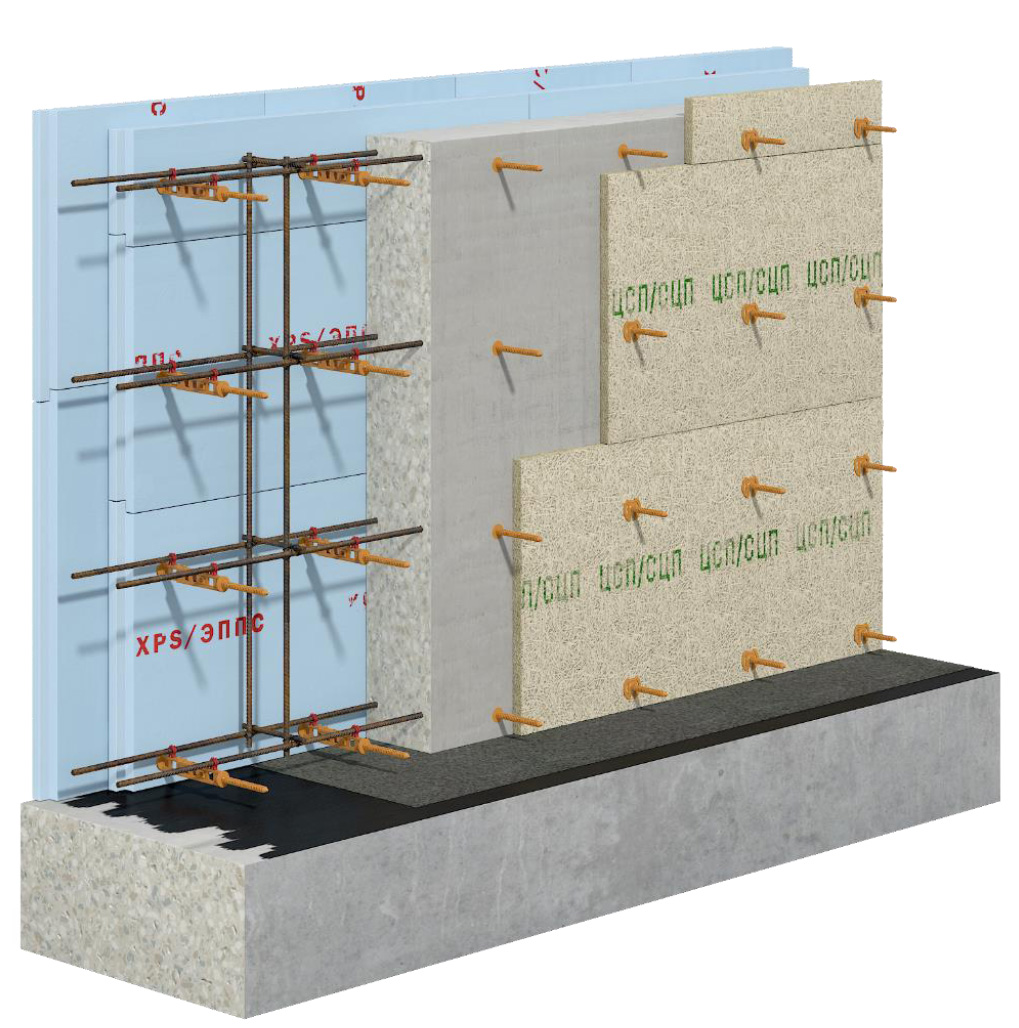

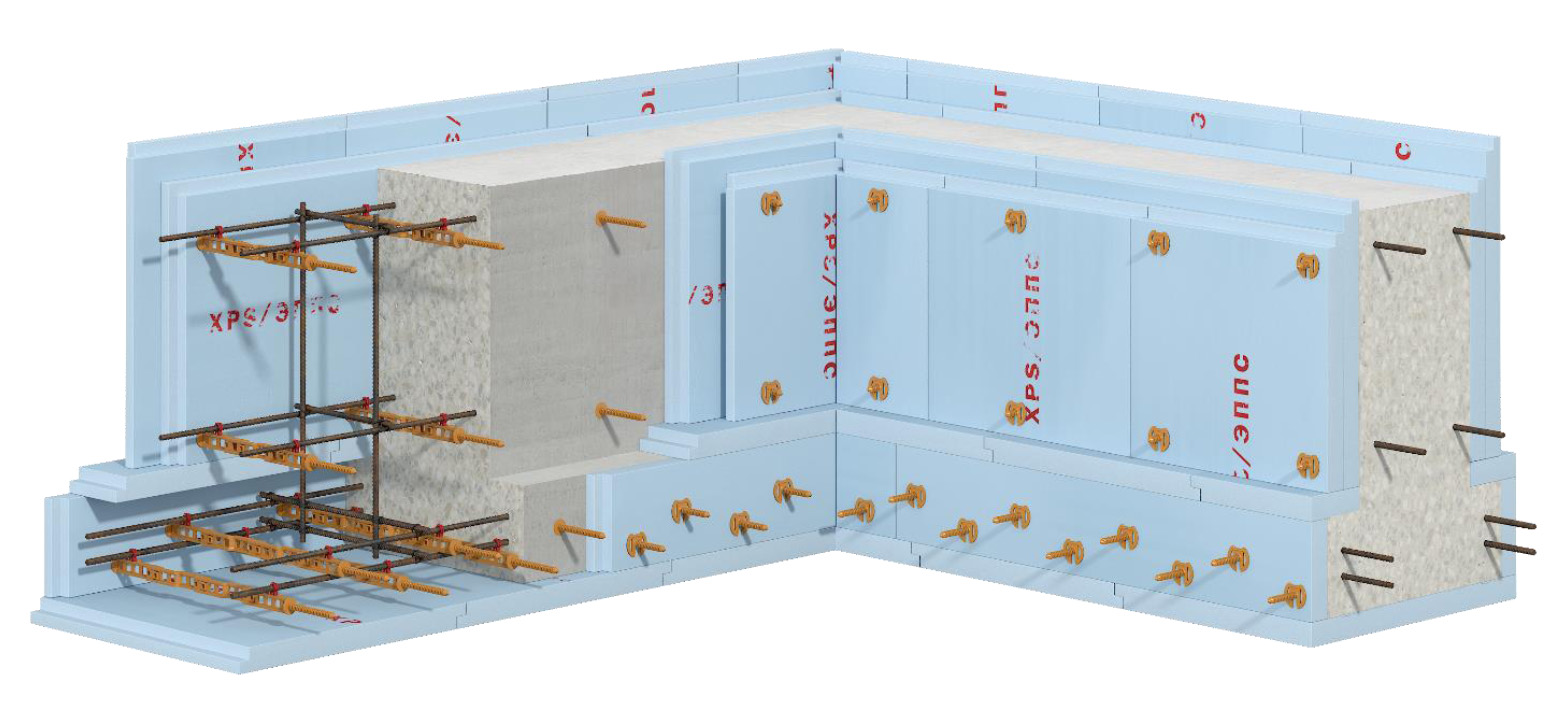

4) Стена – ЭППС/ЦСП

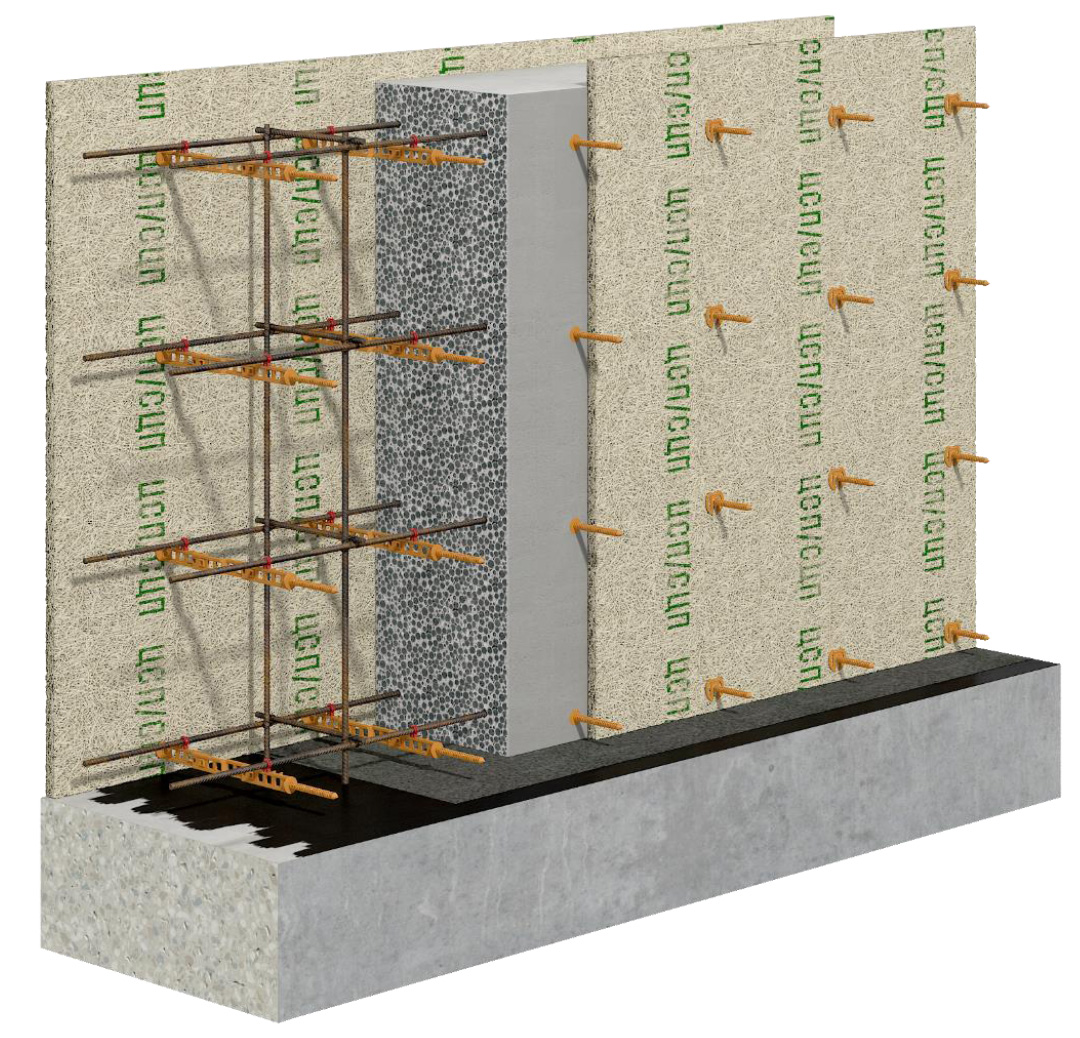

5 ) Стена – ЦСП/СЦП/ОСБ/Плоский Шифер и т.д.

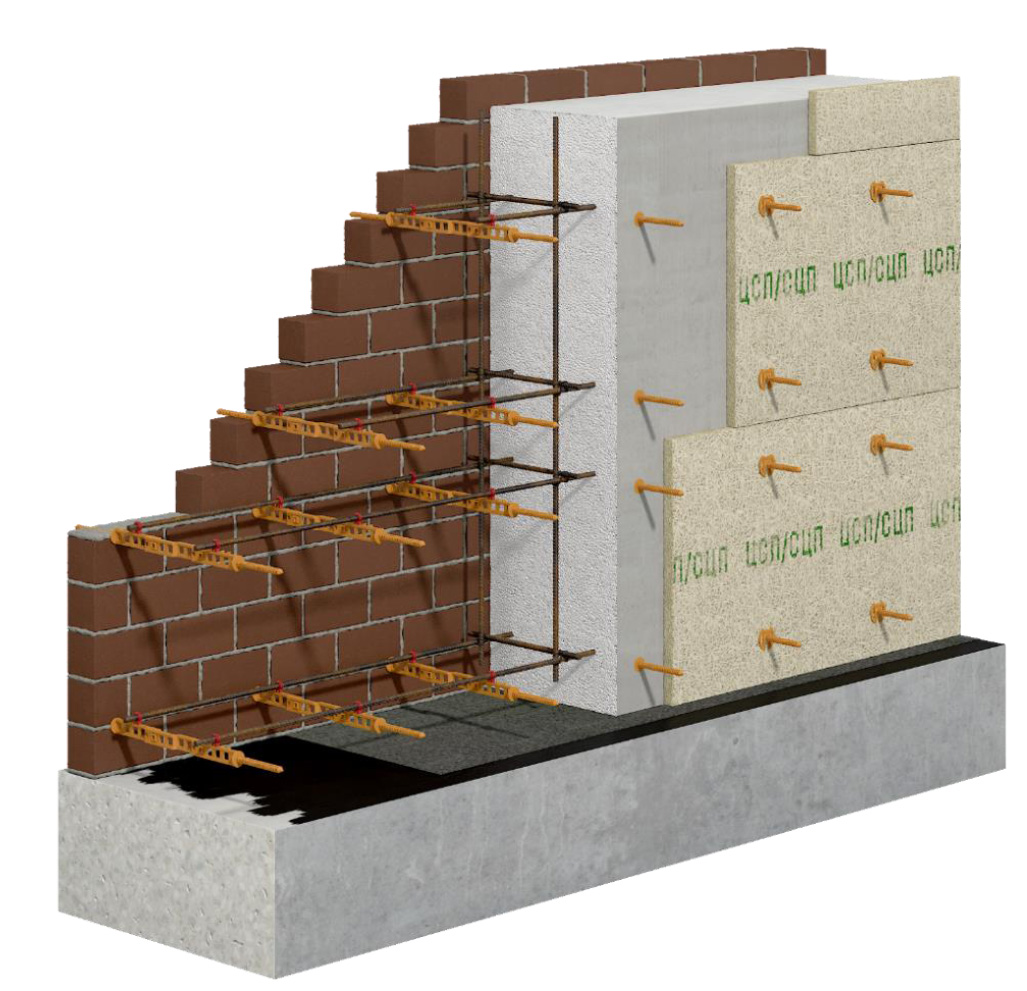

6) Стена – облицовочная кирпичная кладка / ЦСП.

Стяжка закладывается во время кладки кирпичей в швы.

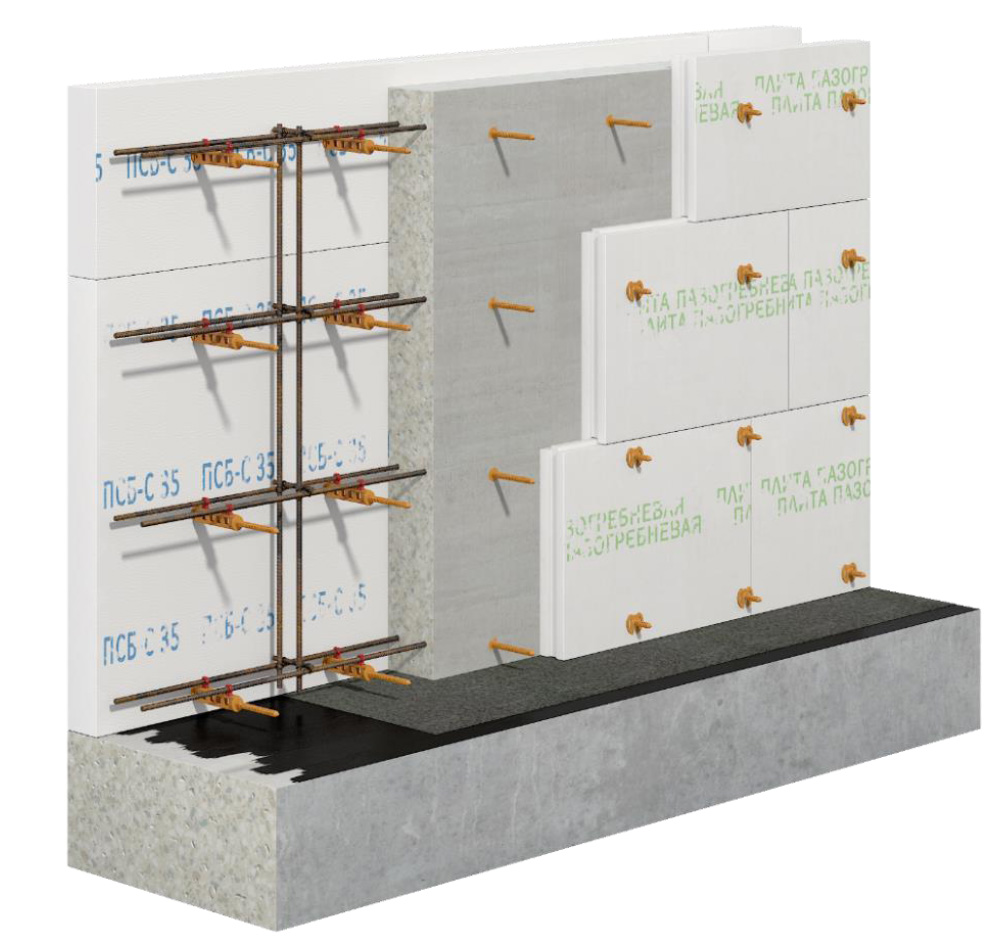

7) Стена – ПСБ-С / ПГП (паз гребневая плита).

Внутренняя кладка ПГП в ней сверлятся отверстия и устанавливаются Несъемные Стяжки затем формируется наружный слой опалубки.

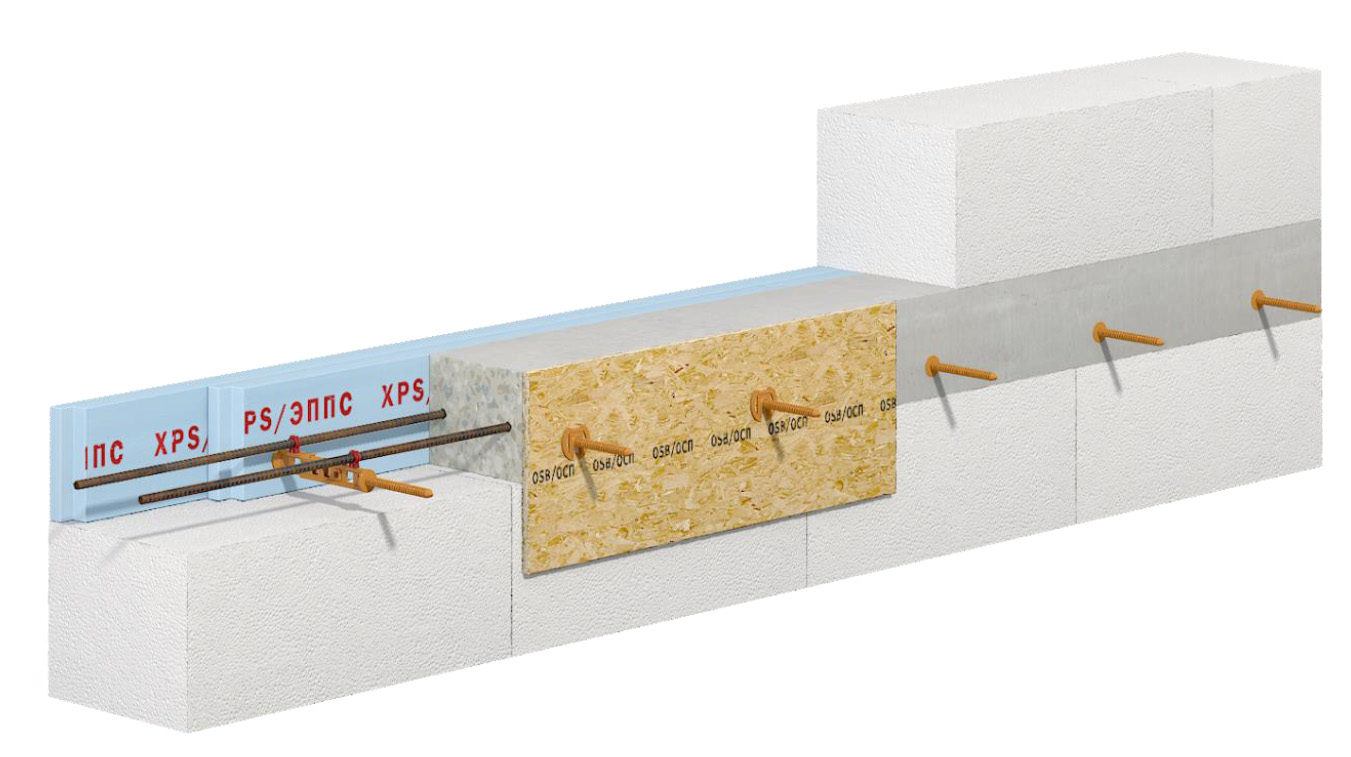

8) Армопояс

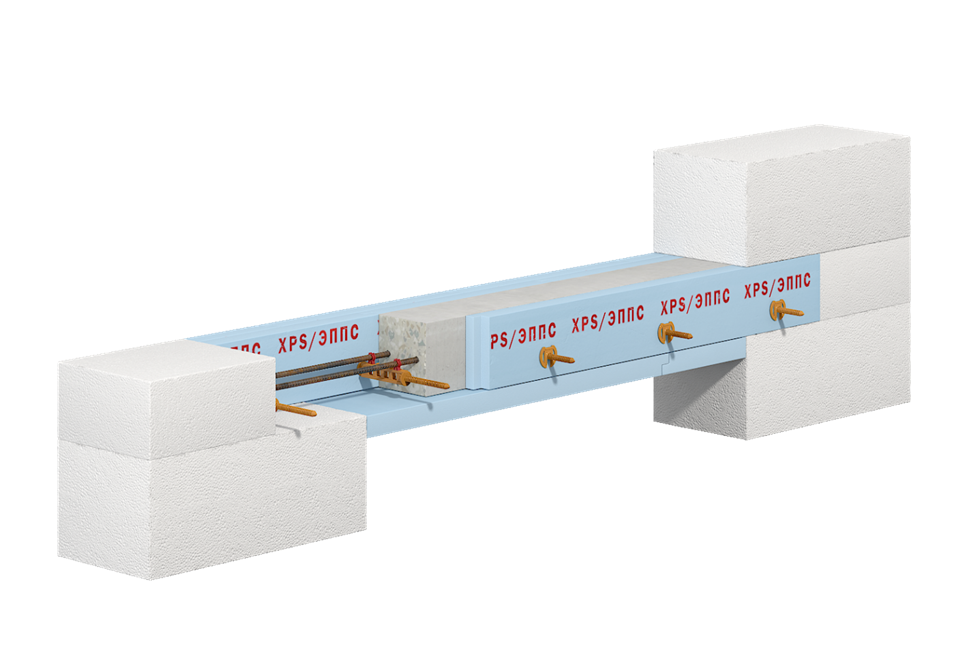

9) Перемычки над проёмами

Использование Удлинителя несъемной стяжки

Несьемная стяжка опалубки СВТ-2 позволяет сформировать бетонный сердечник толщиной не более 250 мм. Для увеличения толщины бетонного сердечника необходимо использовать дополнительный элемент – Удлинитель несъемной стяжки

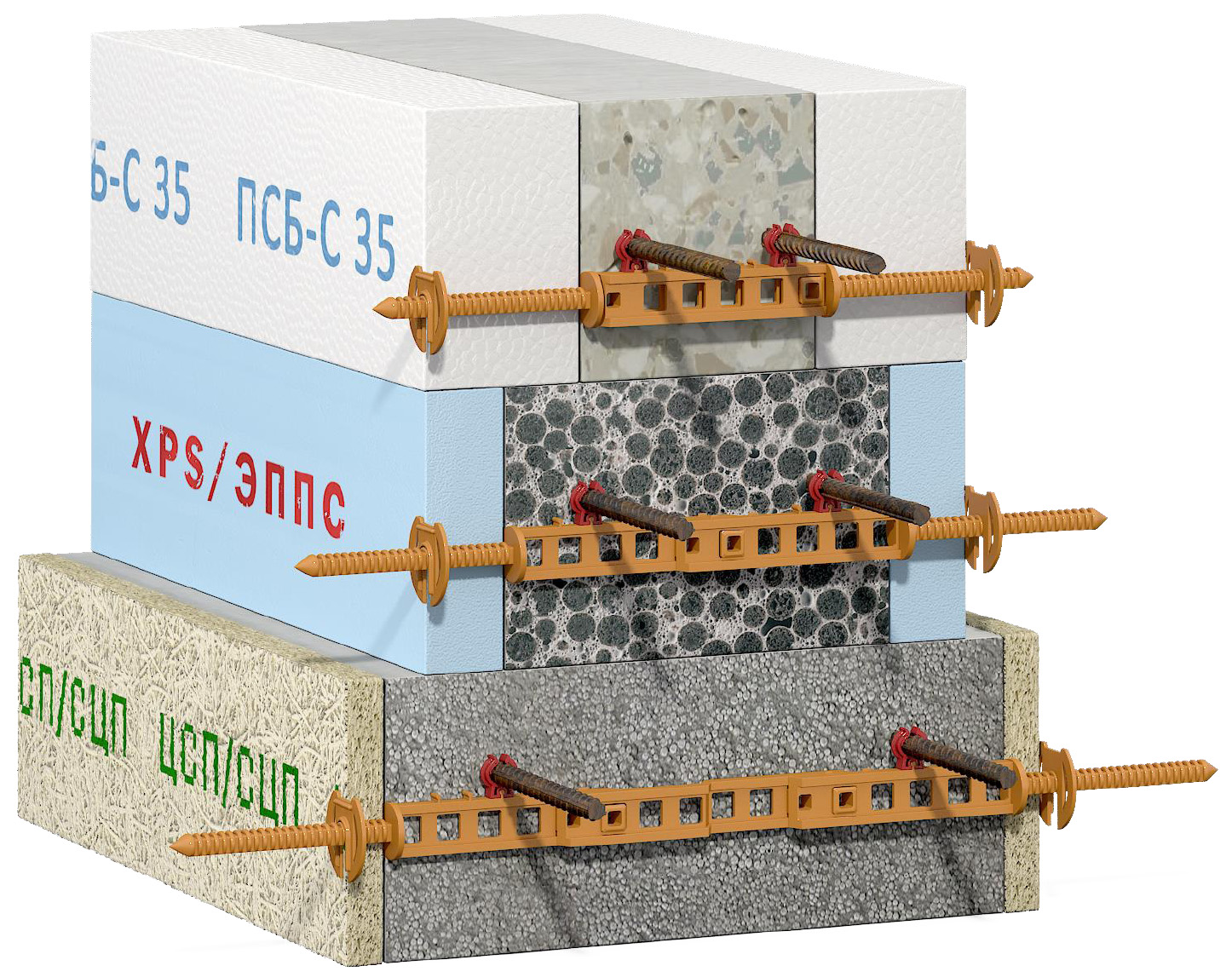

Удлинитель позволяет увеличивать толщину бетонного сердечника с шагом 25мм. Один установленный удлинитель стяжки дает общую толщину бетонного сердечника от 30 см до 40 см . Два удлинителя – от 45 см до 55 см. Не рекомендуется использовать более 2-х установленных удлинителей.

Основные этапы сборки несъемной опалубки с применением НЕСЪЕМНОЙ СТЯЖКИ

Шаг 1.

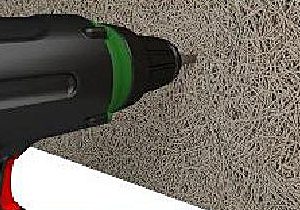

В листовом материале (ЦСП, фанера, OSB) произвести разметку и просверлить отверстие Ø12мм

Шаг 2.

Установить фиксатор арматуры на универсальную стяжку на необходимом расстоянии (30, 50 или 70 мм) для обеспечения заданного проектом защитного слоя бетона.

Шаг 3.

Установить в отверстие универсальную стяжку опалубки фиксатором арматуры вверх.

Шаг 4.

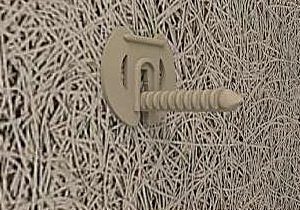

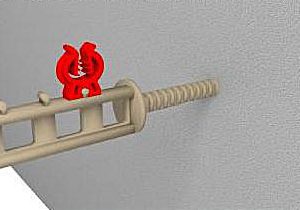

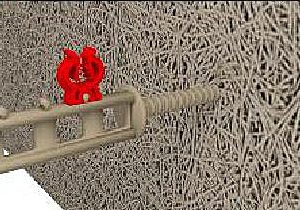

Плотно прижав к листу замок, закрепить универсальную стяжку опалубки на листе. Замок установить на стержень и нажать вниз до упора.

Шаг 5.

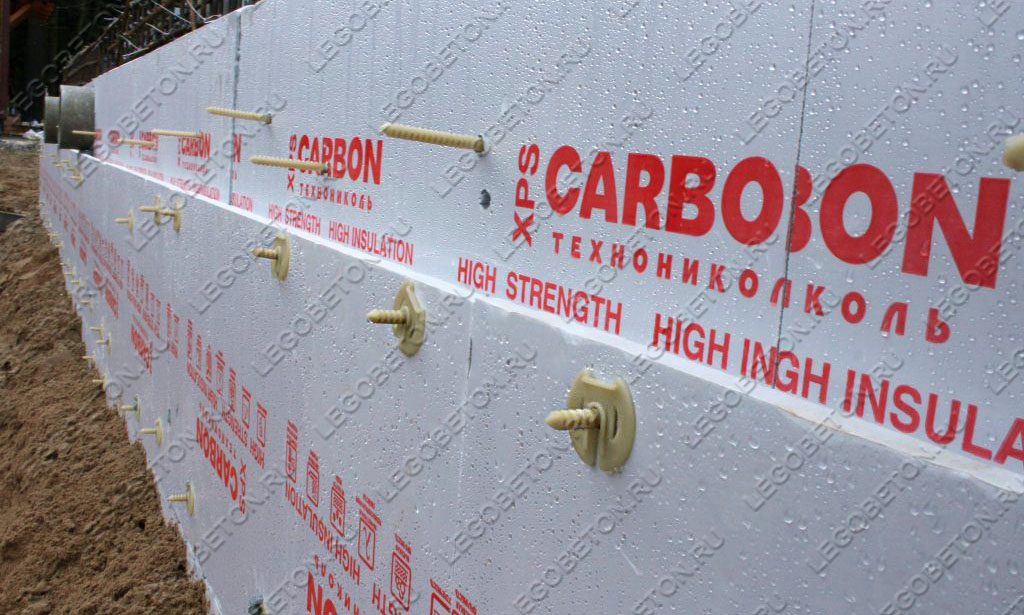

Закрепить универсальную стяжку на плите XPS/ЭППС, проколов плиту стержнем. С обратной стороны плиты теплоизоляции установить замок (см. шаг 4).

Шаг 6.

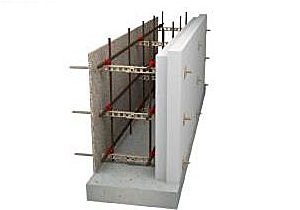

Скрепить обе стяжки, совместив замки ответных частей. Фиксаторы арматуры должны находиться на одной стороне стяжки сверху.

Шаг 7.

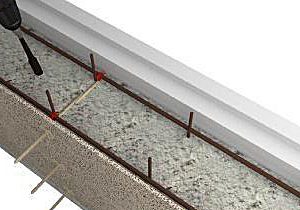

Произвести установку и вязку арматурного каркаса внутри опалубки. Продольные прутки каркаса уложить на закладные под арматуру.

Шаг 8.

Произвести заливку бетонной смеси с виброуплотнением либо штыкованием.

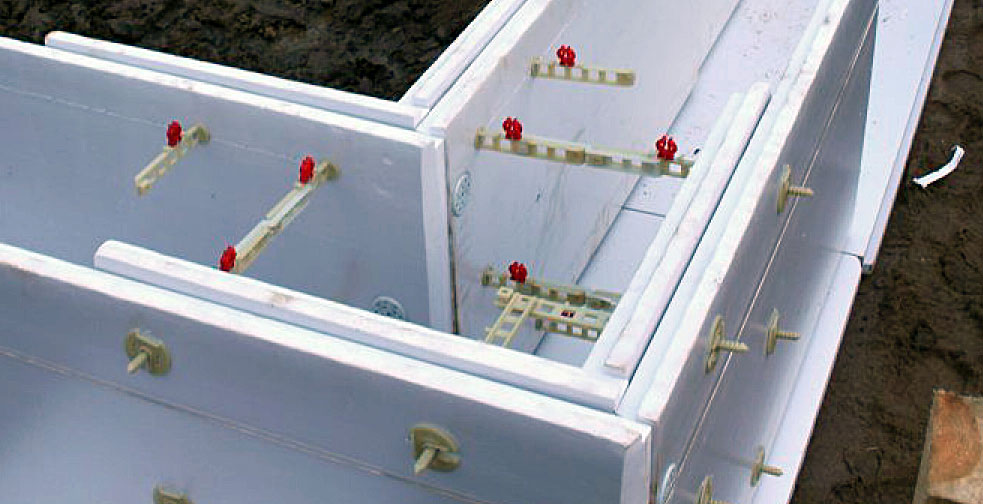

Сборка опалубки возможна порядная и послойная.

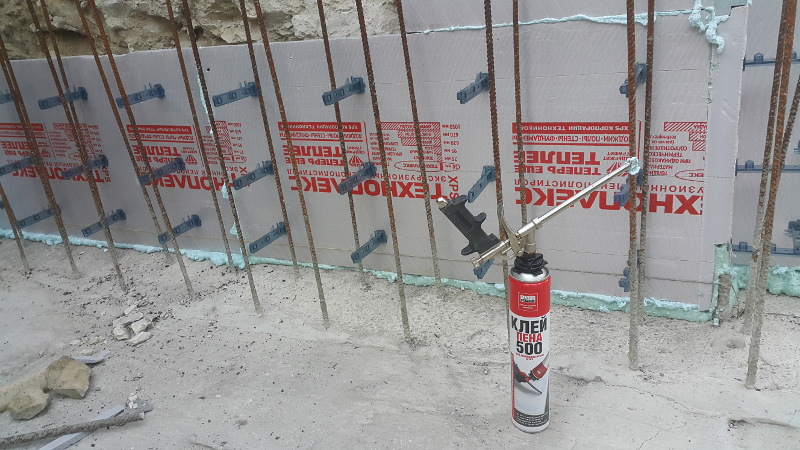

• Ряд опалубки формируется по длине и высоте листов в этом случае края ЭППС/ПСБ-С склеиваются монтажной пеной.

• Ряды могут быть двухслойные со смещением вертикальных швов, это позволяет создать цельный ряд без вертикальных стыков.

• Наиболее эффективной, для построения единой плоскости, является сборка из двух слоёв со смещением вертикальных и горизонтальных краёв/швов плит.

Построение опалубки всегда производить от углов (наружных и внутренних) согласно проекту. Наружные плиты необходимо выпускать за пределы плоскости стены. После бетонирования определяется общая вертикаль плоскости стены, и обрезаются все выступающие края плит теплоизоляции.

Расчет количества стяжек на м2

Установка Несъемной стяжки опалубки (для тяжёлых бетонов 2.3-2.5 т/м3) с шагом 40 х 40 см по горизонтали и вертикали компенсирует деформацию плитных утеплителей в опалубке. Такое расположение стяжек позволит выполнять бетонирование и вибрирование бетона в опалубке с максимальными габаритами:

Таблица wpDataTable с заданным ID не найдена!

Использование шурупа фиксации ППУ (Шуруп ГБ Ф18 [110-190])

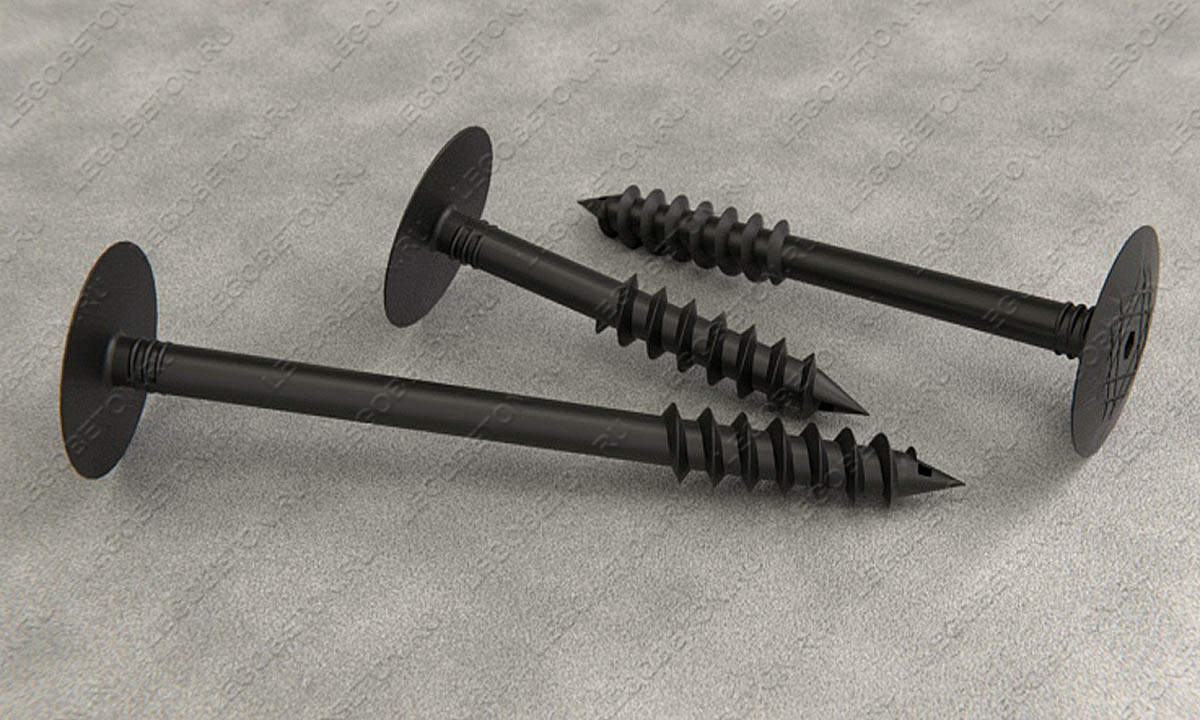

ШУРУП ГБ Ф18 — Предназначен для сборки опалубки из плит теплоизоляции из вспененного (EPS/ППС) и экструдированного (XPS/ЭППС) полистирола и крепления строительной изоляции к пористым бетонам (газо-, пено-, полистиролбетон), и другим конструкционным материалам малой плотности (пеностекло, древесные плиты, арболит и т.д.). Обеспечивает надежное крепление. Используется как элемент гибкой связи для многослойных стен.

Преимущества шурупа ГБ Ф18:

• Не является мостиком холода, так как обладает низкой теплопроводностью и не имеет металлических элементов;
• Выдерживает нагрузку на вырыв в автоклавном газобетоне D300-600 не менее 1.3 кН;
• В случае пористых низкоплотных оснований устанавливается без предварительного засверливания;
• Используется как элемент гибкой связи и фиксатор утеплителя для многослойных стен;
• Обладает высокой прочностью на разрыв, коррозионной стойкостью и долговечностью;
• Имеет малый вес, что удешевляет транспортировку;
• Не горюч;
• Устойчив к агрессивным химическим и атмосферным воздействиям.

• Формирование углов ЭППС/ПСБ-С с помощью ШУРУПА ГБ Ф18 (СВТ)

• L – блок для построения кромки утеплённой плиты фундамента

• Колонна

• Тоннель тепло сберегающий в открытом грунте – ХВС /ГВС / КНС

Дополнительные возможности применения Шурупа ГБ Ф18 (110-190)

• Крепление теплоизоляции к стенам из пено- и газобетона

• Использование шурупа Ф18 как элемента гибкой связи для многослойных стен

Шуруп ГБ Ф18 после закручивания в газобетон может использоваться как элемент гибкой связи для многослойных стен : облицовка кирпичом с утеплителем или без утеплителя,

крепление кронштейна профилей для вентилируемого фасада различных типов или шумоизоляции стен из пено- и газобетона.
