Цемент бездобавочный

Самым важным элементом при приготовлении бетона для изготовления тротуарной плитки, стенового камня, бетонных столешниц и МАФ является связующее (вяжущее) которым является цемент. От правильного выбора цемента на 50% будет зависеть качество готового изделия. Основные требования :

Тип цемента – Портландцемент (ПЦ)
Цемент должен быть свежим, т.е. изготовлен недавно . Каждый месяц хранения готового цемента в мешках понижает его прочность на несколько %. Частично оценить свежесть цемента можно по его насыпной плотности от 1200-1300 кг/м3 у свежего до 1500-1700 у старого цемента.
Марка цемента не ниже М400 (ПЦ 400), но лучше использовать цемент марки М500 (ПЦ 500) тогда прочность и долговечность плитки будет выше.

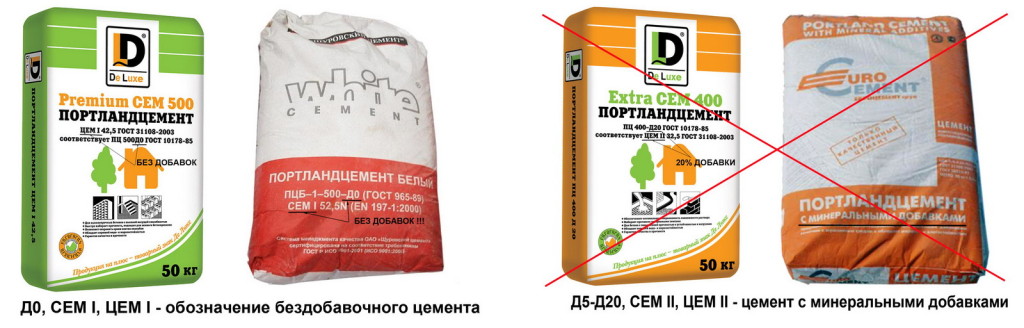

Цемент должен быть БЕЗДОБАВОЧНЫМ !!!. Наличие в составе цемента минеральных добавок (золы уноса, доменного гранулированного шлака , пуццоланы или других минеральных наполнителей разрешенных по ГОСТ) будет приводить к непредсказуемым результатам при взаимодействии с пластифицирующими добавками и красителями и как следствие отрицательно влиять на прочность и внешний вид готового изделия.

Расшифруем условное обозначения цемента выпускаемого по 2-м видам ГОСТ. Цементы, выпущенные не по ГОСТ вообще не рассматриваются к приобретению и использованию так-как результат абсолютно не прогнозируем.

Согласно ГОСТ 10178-85 условное обозначение цемента состоит из:

– наименования типа цемента – портландцемент (ПЦ), шлакопортландцемент (ШПЦ).;
– марки цемента (прочность);
– обозначения максимального содержания добавок в портландцементе: Д0, Д5, Д20;
– обозначения быстротвердеющего цемента – Б;
– обозначения пластификации и гидрофобизации цемента – ПЛ ,ГФ;

Пример условного обозначения портландцемента марки 400, с добавками до 20%, быстротвердеющего, пластифицированного изготовленного по ГОСТ: Портландцемент 400-Д20-Б-ПЛ ГОСТ 10178-85.

С 01 января 2008 года часть российских цементных заводов перешли на производство цемента по ГОСТ 31108-2003. По ГОСТ 31108-2003 меняется обозначения цементов. Условное обозначение цемента состоит из:

– наименования цемента (ЦЕМ I – портландцемент, ЦЕМ II – портландцемент с минеральными добавками)
– портландцемент с минеральными добавками подразделяют на подтипы А и В – для подтипа А количество минеральных добавок ограничивается от 6% до 20%, для типа В – от 21% до 35%;
– сокращенного обозначения цемента, включающего обозначение типа и подтипа цемента и вида добавки (гранулированный шлак обозначается буквой Ш; пуццолана – П; композиция шлака и пуццоланы (трепел, опока) – К (Ш-П));
– класса прочности (22,5; 32,5; 42,5 и 52,5, что означает минимальную прочность на сжатие на 28 сут, МПа);
– обозначения подкласса (прочность на сжатие в возрасте 2 (7) суток – Н (нормальнотвердеющий) и Б (быстротвердеющий), кроме класса 22,5);
– обозначения стандарта, которому соответствует цемент.

Примеры условных обозначений: Портландцемент со шлаком от 6% до 20%, класса прочности 32.5 (аналог М400), быстротвердеющий: ЦЕМ II/А-Ш 32,5 Б ГОСТ 31108-2003;

ВНИМАНИЕ ! По ГОСТ 31108-2003 допустимо добавлять минеральные компоненты и в цемент марки ЦЕМ I (т.е. в бездобавочный !). Поэтому предпочтительней использование цемента выпущенного по ГОСТ 10178-85
